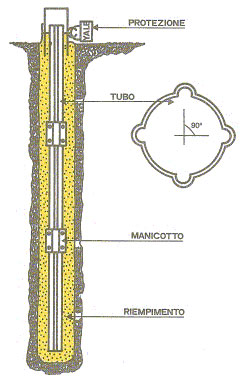

L'inclinometro a sonda è uno strumento che permette di misurare le componenti orizzontali dello spostamento dei punti di un mezzo col quale sia reso solidale. Dall'analisi dei risultati è possibile accertare l'esistenza del movimento, la sua direzione, la sua entità, la quota (o quote) dei piani di scorrimento.

Per queste sue possibilità lo strumento si presta quindi a molteplici usi: controllo dei movimenti franosi,di rilevati, di dighe in terra e di strutture di contenimento in genere quali paratie, muri di sostegno ecc.

Dalla elaborazione di serie di misure relative ad epoche diverse possono essere dedotti vari tipi di risultati con le relative tavole grafiche.

1. Spostamento totale (modulo del vettore) e sua direzione

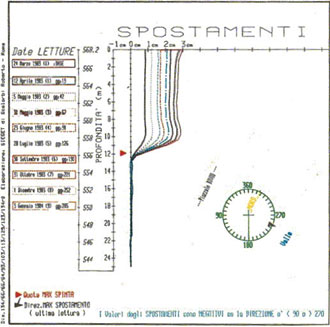

2. Spostamento cronologico con molteplici date

3. Inclinazione del tubo ad ogni epoca individuata dalle sue componenti sui piani zX e zY (deflections)

4. Differenze fra i valori delle letture prese in un certo periodo e quelli della misura assunta come base di riferimento (changes)

5. Spostamenti dei piani zX e zY determinatisi nel periodo di tempo intercorso tra la lettura base ed un'altra misura (displacements)

6. Tabulato in cui , numericamente, sono riportati tutti i valori dei grafici sopracitati.

In tutte le forme grafiche viene riportato un quadrante di riferimento che consente di individuare l'orientamento dei piani zX e zY dell'inclinometro rispetto al Nord ed altri eventuali punti di riferimento naturali.
